Konfigurationsoberfläche

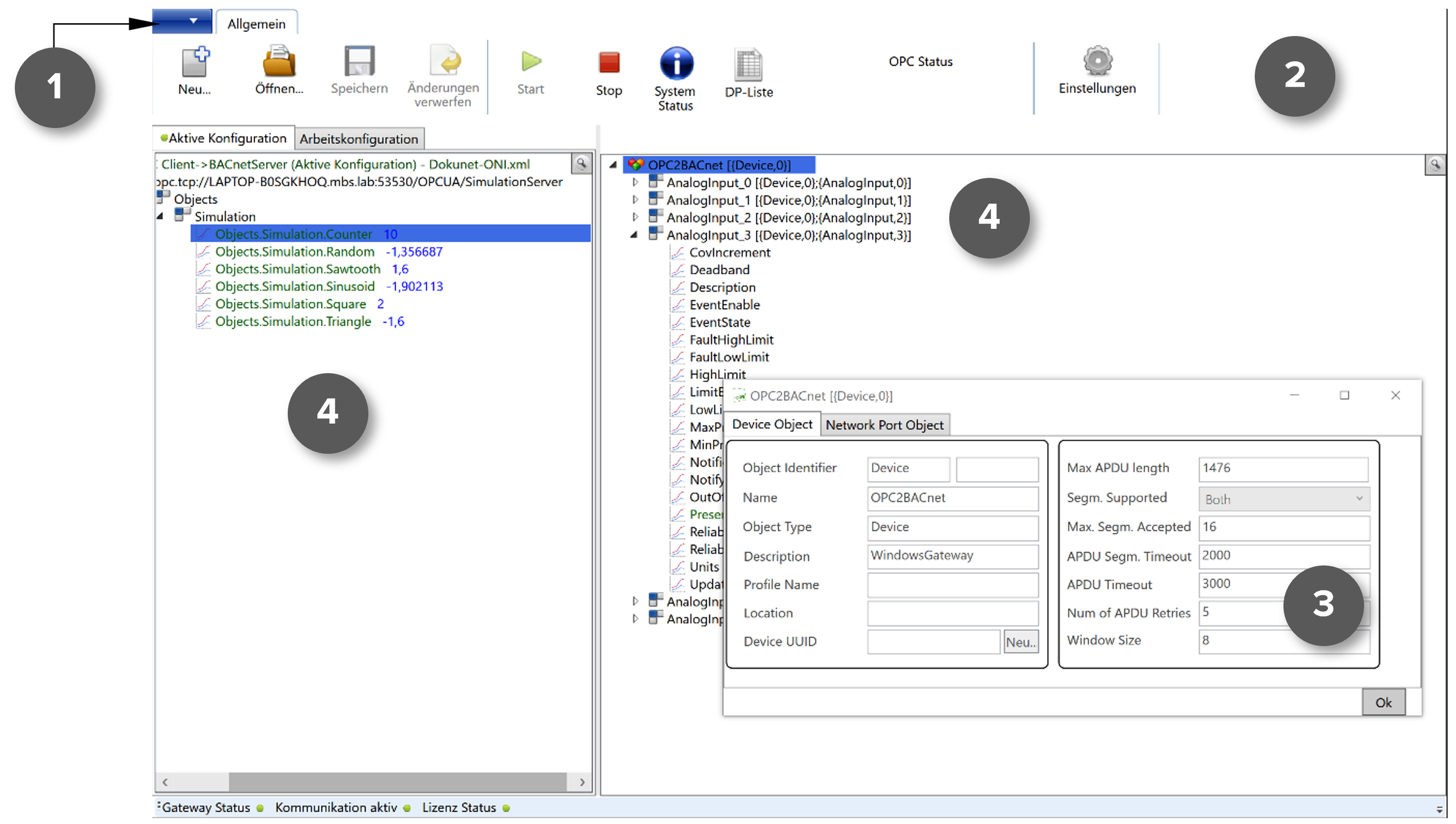

Überblick



  1. Basismenü
    - Exportieren/Importieren einer Konfiguration
    - Beenden der Konfigurationsoberfläche
    - Softwareinformationen
    - Lizenzierungsdialog

  2. Menüband
    [Schaltflächen] für Konfiguration und Betrieb des Gateways

  3. Eigenschaften
    Anzeige von Eigenschaften der ausgewählten Elemente im Konfigurationsbaum.

  4. Konfigurationsbäume
    Aktive Konfiguration: Konfiguration für den laufenden Betrieb des OPC-2-BACnet
    Arbeitskonfiguration: Entwurfsbereich einer Konfiguration
    OPC Seite: links
    BACnet Seite: rechts

Konfiguration

Neu...
erstellt eine neue Konfigurationsdatei

Öffnen…
öffnet eine vorhandene Konfigurationsdatei

Speichern
speichert die aktuell gewählte Konfiguration

Änderungen verwerfen
verwirft alle nicht gespeicherten Änderungen an der aktuell gewählten Konfiguration

Gateway Betrieb

Start
Startet das Gateway mit der aktiven Konfiguration. Danach ist die Konfigurationsoberfläche für den Betrieb nicht erforderlich und kann beendet werden.

Stop
stoppt den Betrieb des Gateways.

System Status
Anzeige aktueller Betriebsdaten und [BACnet Stack Dump erzeugen] ermöglicht die Erzeugung einer Textdatei mit den BACnet Status Daten.

DP Liste
Verwalten der Datenpunktverknüpfungen und Datenflussrichtungen

Anzeigebeispiel im Konfigurationsbaum:



Hinweis

Der Betrieb des Gateways läuft auch nach dem Beenden der Konfigurationsoberfläche weiter.

Nach einem Neustart des Rechners nimmt das Gateway seinen Betrieb mit der aktiven Konfiguration automatisch wieder auf, wenn in Einstellungen / Allgemein / „Kommunikation automatisch starten“ gesetzt ist.



Gateway Einstellungen

Allgemein

Sprache:
wählbar zwischen Systemsprache (Windows), Deutsch und Englisch.

Service IP-Adresse:
Default: localhost

Service http Port:
Default: 9000

Loglevel:
Error / Normal / Debug

Kommunikation automatisch starten:
[ja / nein] Startet den MBS GatewayService mit der Aktiven Konfiguration beim Neustart des Rechners.

BACnet Server Einstellungen:



Allgemein/Startverzögerung:
Startverzögerung des Gateways in Sekunden, falls auf andere Ressourcen des Rechners gewartet werden muss.

Allgemein/Passwort DCC/RD:
Passwort für die Kommunikation mit BACnet Geräten (Device Communication Control).

BACnet IPv4/Data Link:
IP / Ethernet

BACnet IPv4/Netzwerkadapter:
Auswahl des zu verwendenden Netzwerkadapters

BACnet IPv4/UDP Port:
47808 (default)

BACnet IPv4/Netzwerknummer:

BACnet IPv4/IP Mode:
Normal / Foreign Device

BACnet Secure Connect (SC):
Einstellungen für BACnet/SC

Vorgabe Datenpunkte

Vorauswahl von häufig genutzten Objects und Properties für die Datenpunkt-Übernahme bei der Konfiguration. Hier können absehbar nicht genutzte Datenpunkte abgewählt werden.

(AnalogInput, AnalogOutput, AnalogValue, BinaryInput, Binary Output, BinaryValue, CharcterstringValue, IntegerValue, LargeAnalogValue, MultistateInput, MultistateOutput, MultistateValue, PositiveIntegerValue)

Objekt Templates
Verwaltung der Templates für häufig verwendete BACnet Objekte.
