Erstkonfiguration von Datenpunkten
1. Linker Baum (OPC): Rechtsklick/OPC Server hinzufügen...
2. Auswahl: OPC UA / OPC DA
3. Verbindungseinstellungen vornehmen:
Lokal Server auf diesem Computer (automatisch)
Remote Separater Computer im Netzwerk (automatisch)
Manuell Individuelle Konfiguration (händisch)
Zuletzt Zuletzt verwendete Konfigurationen
Endpoint URL: URL des OPC Servers
Security Mode: None/Sign/SignAndEncrypt (Ohne/Signiert/Signiert und Verschlüsselt)
Security Policy: None/Basic256/Basic128Rsa15/Basic256Sha256
User Name: Benutzername am jeweiligen OPC Server
Password: ...
[Verbindung testen] Erfolgreich/Nicht erfolgreich
Update mode: Report/Polling (OPC Server schickt aktiv / Abfrage regelmäßig - gilt für alle)
4. Linker Baum (OPC): Rechtsklick/Datenpunkt hinzufügen
Linkes Fenster Verfügbare Datenpunkte:
Zu konfigurierenden Datenpunkte markieren und ins rechte Fenster Ausgewählte Datenpunkte verschieben [>] bzw. entfernen [<].
5. Mehrfachzuweisungen
a) Zuzuweisende Datenpunkte markieren und [Objekteigenschaften zuweisen] auswählen:
b) Objekteigenschaften zuweisen und [OK]
Alle zuzuweisenden Objekte werden hier gleichzeitig konfiguriert.
c) Die zugewiesenen Objekte bestätigen [OK] (alle Analog Input)
d) Datenflussrichtungen in der Datenpunktliste einstellen (optional) siehe HAUPTFENSTER
6. Einzelzuweisung
a) Im Zuweisungsdialog keine Objekteigenschaften zuweisen und bestätigen mit [OK].
b) Im rechten Teilbaum (BACnet) mit rechter Maustaste: Objekte hinzufügen und die Eigenschaften für dieses Objekt einstellen:
c) Das erstellte Objekt ausklappen und den zu verknüpfenden OPC-Datenpunkt auf das zu verknüpfende BACnet Property ziehen. Beide sind danach grün (verknüpft).
7. Konfigurationsbeispiel Ergebnis
8. Speichern und Konfiguration aktivieren (Kontextmenü).
9. Die aktive Konfiguration wird mit [Start] in Betrieb genommen.
Hinweis
Der Betrieb des Gateways läuft auch nach dem Beenden der Konfigurationsoberfläche sowie nach dem Neustart des Rechners weiter. Siehe auch Abschnitt Gateway Einstellungen: Kommunikation automatisch starten.
Modifikationen (Beispiele)
Hinweis
Für die Anpassungen der Konfiguration muss die Gateway-Kommunikation mit [Stop] angehalten werden.
Arbeitskopie erstellen
Aus einer Aktiven Konfiguration kann eine Arbeitskonfiguration erstellt werden, um Anpassungen außerhalb der aktiven Konfiguration vorzunehmen.
OPC Server (Device) hinzufügen / entfernen
OPC Server hinzufügen (Kontextmenü):
Devices entfernen (Kontextmenü):
Datenpunkt hinzufügen / entfernen

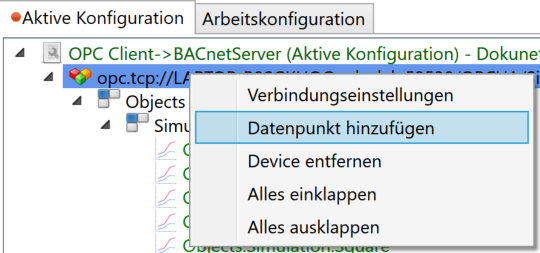

Datenpunkt hinzufügen (Kontextmenü):
Datenpunkt entfernen (Kontextmenü):
BACnet Server Eigenschaften des Gateways ändern
Gateway-Kommunikation beenden und BACnet Server im rechten Konfigurationsbaum markieren. Kontextmenü Deviceeigenschaften... ändern:
[Network Port Object] ermöglicht für den BACnet/SC Betrieb Name und Description zu ändern.
